ОВЕН ПЛК 150 — логический контроллер, который предназначается для малых систем автоматизации. Устройство позволяет:
Их построение на базе оборудования ОВЕН ПЛК 150 может осуществляться с помощью проводных и беспроводных средств.
Конструктивные особенности устройства
Вычислительные возможности прибора
Оборудование обладает значительными ресурсами при отсутствии ОС:
Базовые преимущества оборудования
Программирование устройства
Создание ПО для такого оборудования осуществляется при помощи системы программирования CoDeSys v.2.3.6.1. Среда программирования записана на CD, который идет в комплекте с устройством.
Сервисное ПО
Специальная программа для обновления прошивки оборудования и таргет-файлы доступны для скачивания в разделе «Сервисное ПО контроллеров ОВЕН ПЛК 150».
Дополнительные утилиты
Для удобства эксплуатации оборудования вы можете воспользоваться:
Кроме того, клиенты могут воспользоваться утилитой, с помощью которой можно выполнить обновление встроенного программного обеспечения прибора, минуя сервисный центр.
Сертификационная и разрешительная документация
Интерфейсы и протоколы, которые поддерживаются оборудованием
|
Протокол |
Интерфейс |
Применение |
|
ОВЕН |
RS-232 RS-485 |
Поддержка модулей ОВЕН МВА8, МВУ8. Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д. |
|
Modbus RTU Modbus ASCII |
RS-232 RS-485 |
Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами |
|
Modbus TCP |
Ethernet 10/100 Mbps |
Поддержка модулей ввода/вывода, например ADAM-6000, связь со SCADA-системами |
|
DCON |
RS-232 RS-485 |
Поддержка модулей ввода/вывода I-7000, АDAM-4000, операторских панелей |
|
GateWay (протокол CoDeSys) |
RS-232 Ethernet 10/100 Mbps USB-Device |
Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet). Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys. Работа с OPC-сервером CoDeSys |
|
Mass Storage Device |
USB-Device (для ПЛК100) |
Представление Flash-диска ПЛК как внешнего файлового накопителя. Работа с файлами архивов данных и файлами проекта |
Контроллеры ОВЕН ПЛК 150 позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.
Пользователь имеет возможность реализовать в среде программирования CoDeSys собственный протокол, не поддерживаемый ОВЕН ПЛК 150. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК 150 (библиотека входит в комплект поставки контроллера).
Оборудование позволяет создавать шлюз между устройствами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON. При этом пользователи имеют возможность организовать в программной среде CoDeSys собственный протокол. Можно воспользоваться библиотекой, открывающей доступ к последовательным портам устройства.

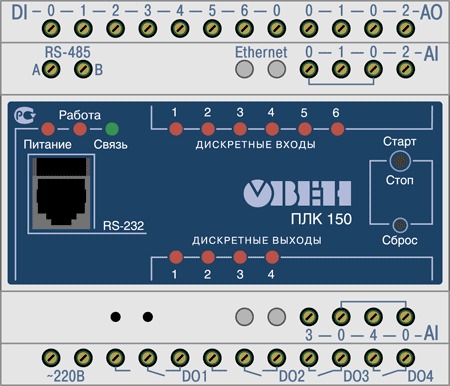

Элементы индикации и управления
 |
Светодиодная индикация отражает:
|
 |
Кнопка «Старт/Стоп» позволяет запускать и останавливать программы. |
 |
Скрытая кнопка «Сброс» позволяет перезагрузить устройство. |

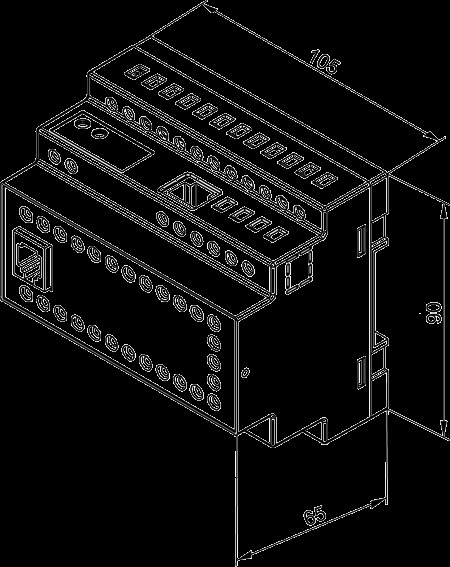

Габариты изделия
Схема работы ОВЕН ПЛК 150 в сети
Комплектация оборудования
