Контроллер ОВЕН ПЛК 154 предназначен
Построение системы управления и диспетчеризации на базе ОВЕН ПЛК возможно как с помощью проводных средств – используя встроенные интерфейсы Ethernet, RS-232, RS-485, так и с помощью беспроводных средств – использую радио, GSM, ADSL модемы.

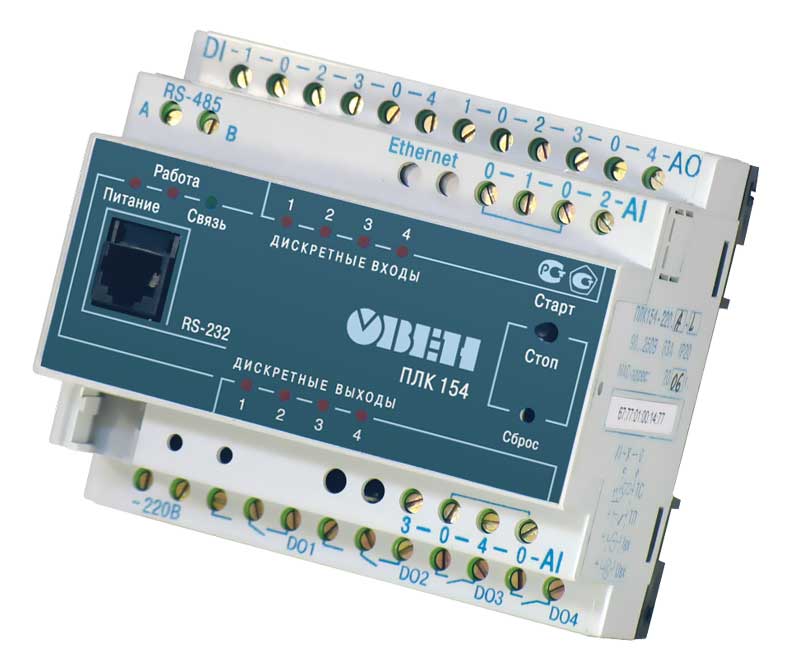

Конструктивные особенности ОВЕН ПЛК 154
Контроллер выполнен в компактном DIN-реечном корпусе.
Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
Вычислительные ресурсы ОВЕН ПЛК 154
В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:
Конкурентные преимущества ОВЕН ПЛК 154
Программирование контроллеров ОВЕН ПЛК 154
Создание программ для контроллеров ОВЕН ПЛК154, и их конфигурирование осуществляется профессиональной системой программирования CoDeSys v.2.3.6.1 и старше.
Система программирования CoDeSys для покупателей контроллеров ОВЕН совершенно бесплатна, и записывается на диски, идущие в комплекте с контроллерами.
Сервисное программное обеспечение ОВЕН ПЛК154
Программа обновления прошивки (внутреннее ПО) контроллера ОВЕН ПЛК154 и таргет файлы можно скачать в разделе "Документация".
Дополнительные утилиты
Для удобства пользователей компанией ОВЕН созданы дополнительные утилиты:
Так же клиентам доступна утилита, позволяющая произвести обновление встроенного ПО ПЛК без доставки контроллеров в сервис-центр: непосредственно у клиента.
Документацию по программированию контроллера можно скачать со страницы документации.
Сертификаты и разрешения для контроллеров ОВЕН ПЛК154
Сертификат Соответствия.
Разрешение котлонадзора на использование на поднадзорных объектах.
Поддерживаемые интерфейсы и протоколы
|
Протокол |
Интерфейс |
Применение |
|
ОВЕН |
RS-232 RS-485 |
Поддержка модулей ОВЕН МВА8, МВУ8. Работа в сетях ОВЕН совместно с ТРМ2хх, ТРМ151, ТРМ148, ТРМ133 и т.д. |
|
Modbus RTU
|
RS-232 RS-485 |
Поддержка модулей ввода/вывода и операторских панелей, связь со SCADA-системами |
|
Modbus TCP |
Ethernet 10/100 Mbps |
Поддержка модулей ввода/вывода, например ADAM-6000, связь со SCADA-системами |
|
DCON |
RS-232 RS-485 |
Поддержка модулей ввода/вывода I-7000, АDAM-4000, операторских панелей |
|
GateWay
|
RS-232
USB-Device |
Программирование контроллера, отладка пользовательской программы (в т.ч. высокоскоростная отладка в режиме Realtime по Ethernet). Работа с файлами на встроенном Flash-диске. Связь с контроллерами других производителей, сделанных на базе CoDeSys. Работа с OPC-сервером CoDeSys |
|
Mass Storage Device |
USB-Device
|
Представление Flash-диска ПЛК как внешнего файлового накопителя. Работа с файлами архивов данных и файлами проекта |
Контроллеры ОВЕН ПЛК 154 позволяют организовать шлюз между приборами с протоколом ОВЕН (RS-485) и промышленными сетями с протоколами Modbus, Modbus TCP, DCON.
Пользователь имеет возможность реализовать в среде программирования CoDeSys собственный протокол, не поддерживаемый ОВЕН ПЛК 154. В этом случае он может воспользоваться специальной библиотекой, которая открывает низкоуровневый доступ к последовательным портам ОВЕН ПЛК 154 (библиотека входит в комплект поставки контроллера).
Элементы индикации и управления
 |
Светодиодная индикация: – наличия питания;– работы программы; – наличия связи со средой программирования CoDeSys; – состояния дискретных входов; – состояния дискретных выходов. |
 |
Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере |
 |
Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом) |

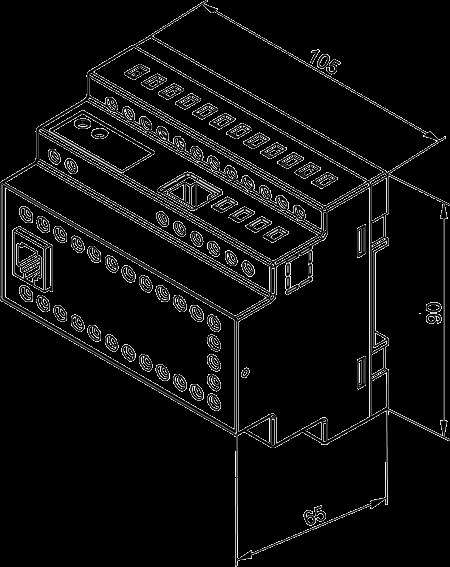

Габаритные размеры
|

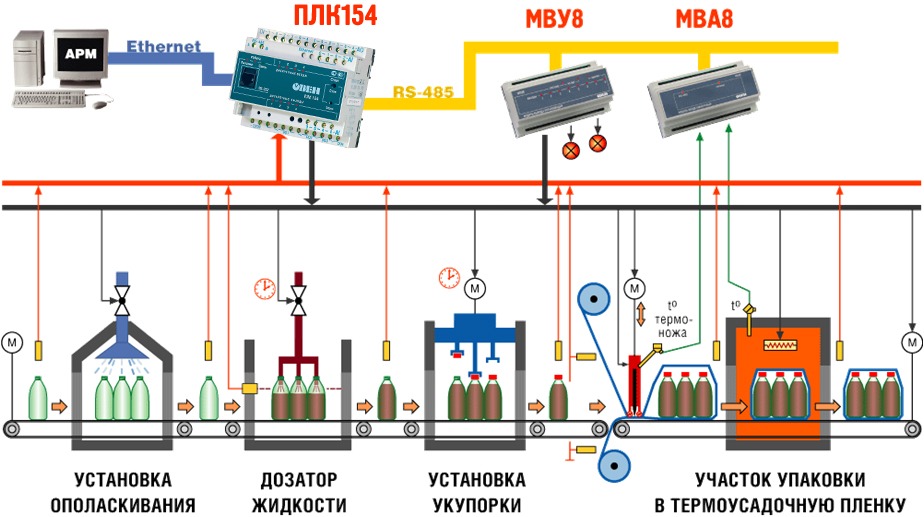

Схемы работы ОВЕН ПЛК154 в сети
|

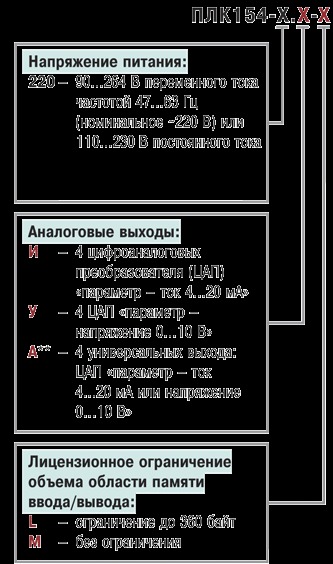

Модификации
Комплектация
Сертификат средств измерений ПЛК150 - 154 (Россия)
Руководство по эксплуатации ПЛК154
