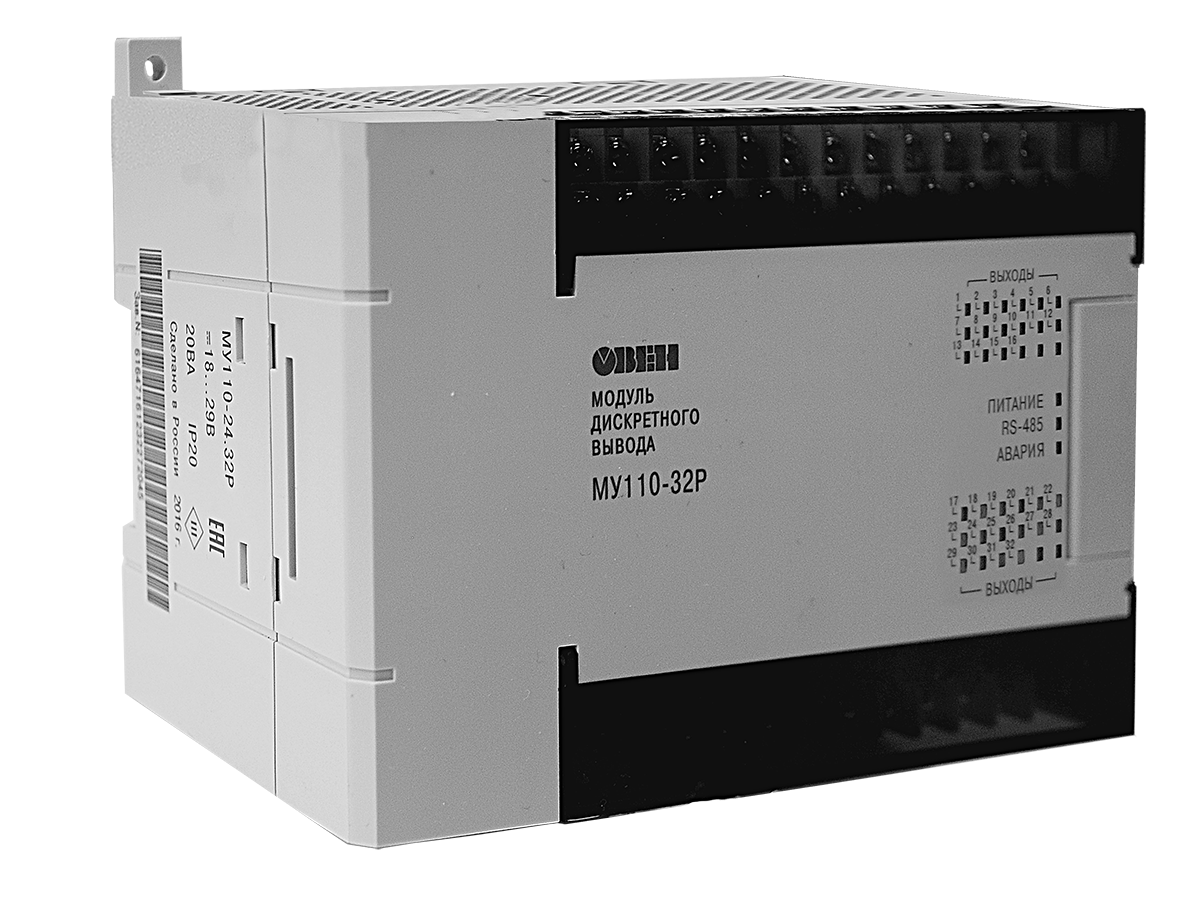

Модуль дискретного вывода ОВЕН МУ110-220.32Р предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением.
Встроенные ВЭ могут работать в режиме ШИМ.
МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
МУ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Основные особенности модуля дискретного вывода ОВЕН МУ110-32Р
Напряжение питания:
|
МУ110-220.32Р |
90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63Гц |
|
МУ110-24.32Р |
18...30 В постоянного тока (номинальное напряжение 24 В) |

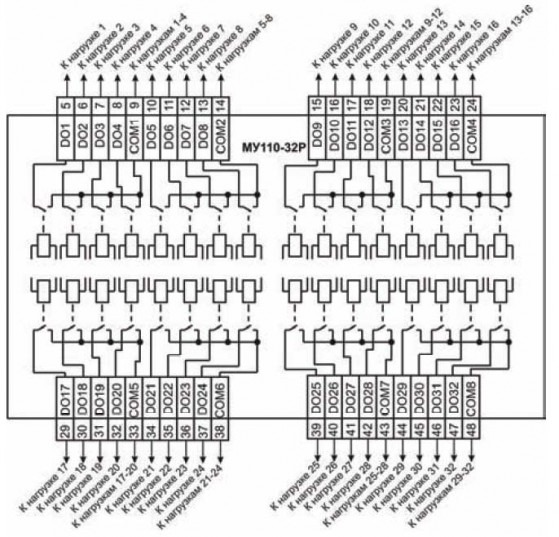

Схемы подключения
|
Комплектация
Диск Мх110
Сертификат соответствия в области пожарной безопасности для Мх110
Руководство по эксплуатации МУ110-32Р
