Разное
Тип шины модуля
Последовательная
Тип разъема
клеммы под винт
Протоколы последовательной связи
DCON
Тип каналов аналогового ввода
Дифференциальные
Точность АЦП
±0.1% от полного диапазона
Частота дискретизации
10 Гц (общая)
Диапазон входных сигналов по напряжению
±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В

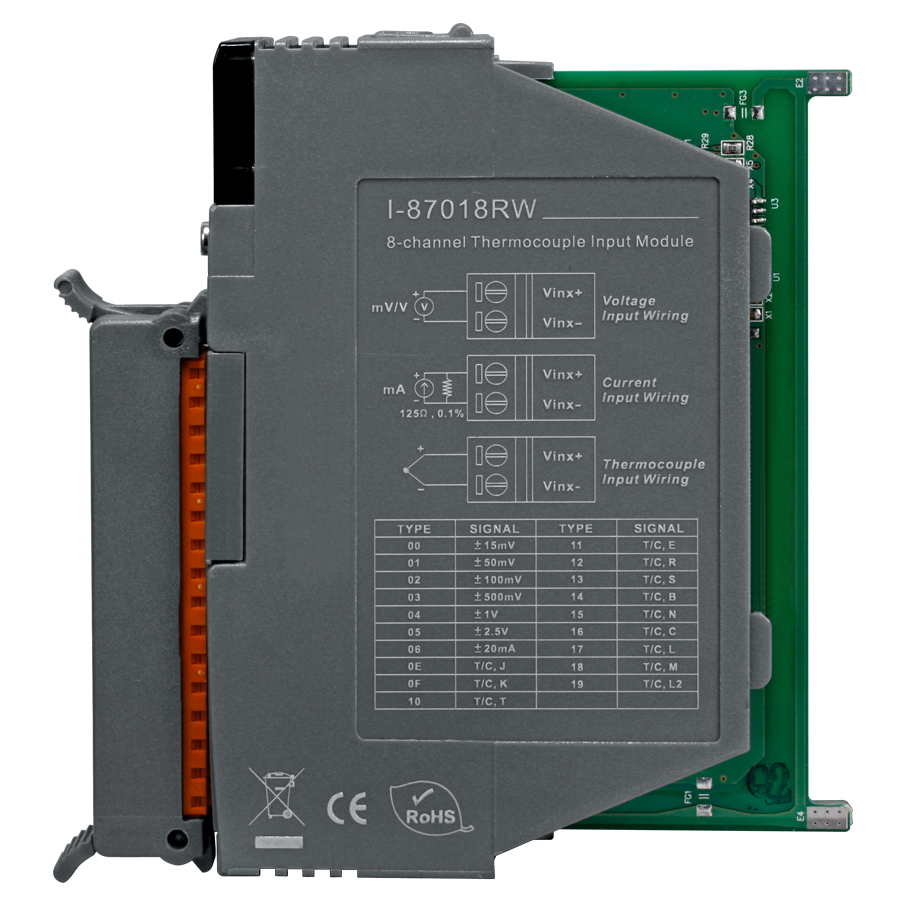

Диапазон входных сигналов по типу термопары
J, K, T, E, R, S, B, N, C, L, M, LDIN43710
Диапазон входных сигналов по току
-20 ~ +20 мА Требуется внешний резистор 125 Ом Требуется внешний резистор 125 Ом. Термопара (J, K, T, E. R. S, B, N, C, L, M, LDIN43710)
Температурный дрейф нуля
±10 мкВ/°C
Температурный дрейф шкалы
±25 ppm/°C
Пропускная способность -3 дБ
15.7 Гц
Входное сопротивление
>400 кОм
Затухание аддитивной помехи
100 дБ
Затухание синфазной помехи
150 дБ
Обнаружение обрыва кабеля
Есть (Термопары)
Подавление синфазных помех (Общий режим)
150 дБ
Подавление синфазных помех (Номинальный режим)
100 дБ
Защита каналов от электростатического разряда
4 кВ
Защита от перенапряжения
240 Vrms
Профиль модуля
Высокий профиль
Системные индикаторы
1 индикатор Питание/Передача данных
Индикаторы ввода/вывода
16 индикаторов высокого/низкого состояния сигнала
Защита ESD (IEC 61000-4-2)
±4 кВ для каждого канала ±8 кВ для случайной точки
Изоляция каналов внутренней логики
3000 В пост.тока
Интерфейсы
Скорость передачи данных, бит/сек
1200 ~ 115200
Условия эксплуатации
Рабочая температура,
°С
-25 ~ +75
Температура хранения,
°С
-40 ~ +85
Рабочая влажность, не более,
%
10 ~ 95, без образования конденсата
Вычислительные ресурсы
Сторожевой таймер
Есть, Модуль (1.6 секунд), Передача данных (Программно)
Особенности конструкции
Тип комплектации
Устройство
Габариты
Габаритные размеры,
мм
30 x 102 x 115
