Интерфейсы
Поддержка протокола EtherNet/IP

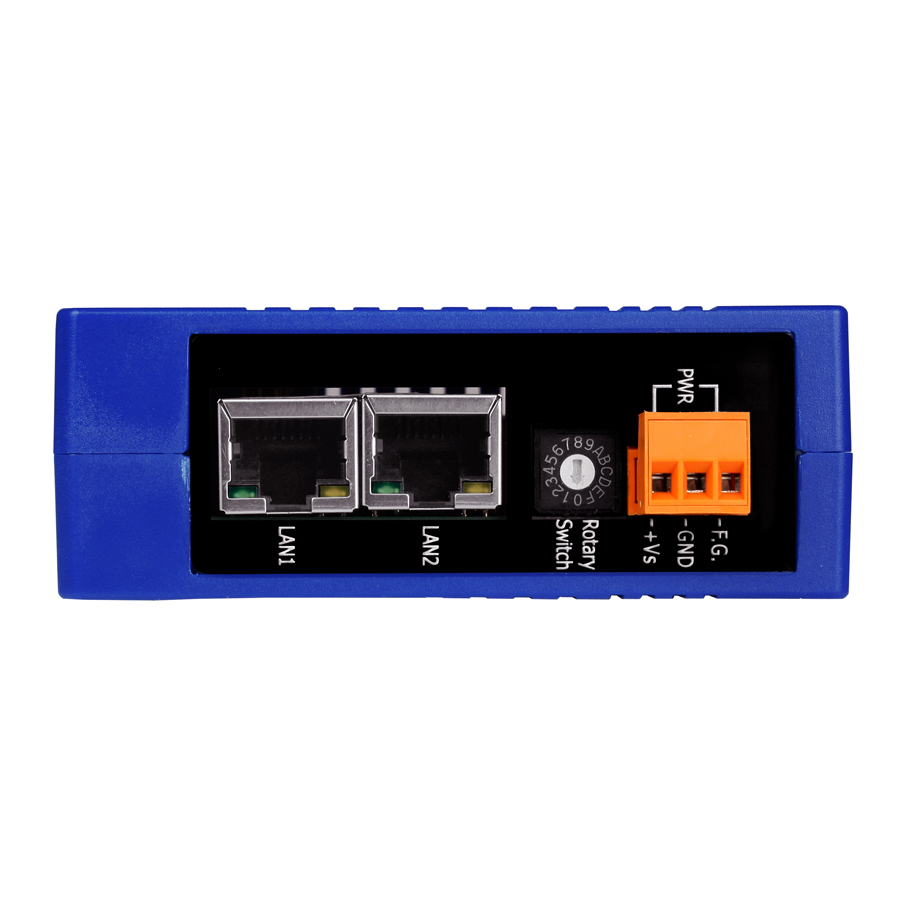

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор
Разное
Протоколы Ethernet
PROFINET
Сетевые протоколы
ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging
Класс соответствия
Класс B
Сервисы
RTC, RTA, CL-RPC, DCP, LLDP, I&M
Длительность цикла
1 мс (мин)
Тип каналов аналогового ввода
Дифференциальные
Точность АЦП
±0.1% от полного диапазона
Частота дискретизации
10 Гц
Диапазон входных сигналов по напряжению
±5 В ±10 В ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В
Диапазон входных сигналов по типу термопары
J, K, T, E, R, S, B, N, C
Диапазон входных сигналов по току
±20 мА 0 ~ 20 мА -20 ~ +20 мА Выбирается джампером
Обнаружение обрыва кабеля
Есть

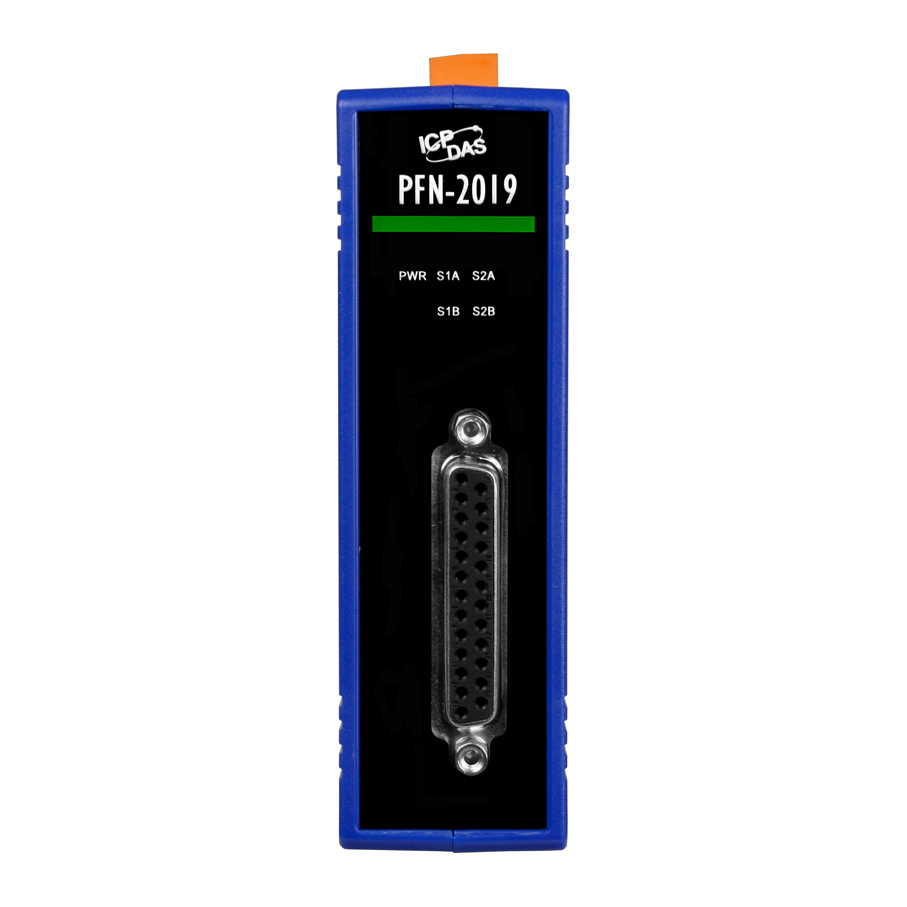

Светодиодные индикаторы
PWR, S1A, S1B, S2A, S2B
Защита ESD (IEC 61000-4-2)
4 кВ
Вычислительные ресурсы
Объем Flash-памяти,
Мб
4 Мб
Объем Retain-памяти (EEPROM)
8 Кб
Условия эксплуатации
Рабочее напряжение
10 ~ 30 В пост.тока
Рабочая температура,
°С
-25 ~ +75
Температура хранения,
°С
-30 ~ +80
Рабочая влажность, не более,
%
10 ~ 90, без образования конденсата
Особенности конструкции
Защита от переполюсовки
есть
Тип комплектации
Устройство краткое руководство пользователя
Габариты
Габаритные размеры,
мм
33 x 93 x 126
Происхождение
Файл GSD: (0.1 Мб)
Datasheet (англ.): (1.28 Мб)
